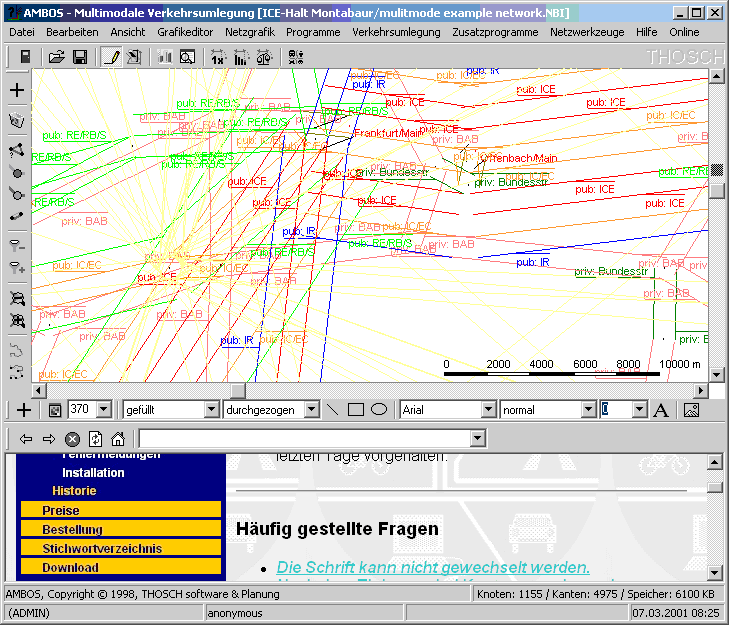

| Die Netzgrafik zeigt den zuletzt gewählten Ausschnitt unter Berücksichtigung der Einstellungen des Datenfilters und des Layouts. Durch Aufziehen eines Rechecks durch Bewegen der Maus und gleichzeitigem Drücken der linken Maustaste kann ein neuer Ausschnitt gewählt werden. Wird die Maus mit gedrückter linker Maustaste lediglich horizontal oder vertikal verschoben, so wird der aktuelle Bildausschnitt in die jeweils andere Richtung verschoben. Durch Loslassen der linken Maustaste wird der jeweils neu gewählte Bereich in der Netzgrafik angezeigt. Die folgende Abbildung zeigt das Hauptfenster vom Programm.
Durch Drücken der linken Maustaste und Aufziehen eines Rechtecks mit gedrückter Maustaste wird ein beliebiger Ausschnitt der aktuellen Netzgrafik gewählt. Alternativ wird durch Drücken der linken Maustaste und der Taste CTRL der aktuelle Netzausschnitt um 25% vergrößert (Lupe). Durch Drücken der linken Maustaste und der Taste SHIFT wird der aktuelle Netzausschnitt um 25% verkleinert. Die letzten beiden Funktionen sind nicht möglich, sofern der Grafikeditor aktiviert worden ist.Durch Drücken der rechten Maustaste wird ein Kontextmenü aktiviert. Über den Menüpunkt Programmversion wird ein Fenster mit den Informationen über die verwendete Programmversion angezeigt. Über die Menüpunkte Anzeigen, Zeichnen, Letzten Bereich und Gesamtbild sowie Vergrößern und Verkleinern wird der Bereich des darzustellenden Netzes in der Netzgrafik verändert. Eine Erläuterung der Menüpunkte erfolgt im Untermenü Netzgrafik im Hauptmenü. Ist der Grafikeditor aktiviert, so werden durch drücken der linken Maustaste auf Netzelementen die entsprechenden Eingabedialoge geöffnet. Dabei wird bei übereinanderliegendenäElementen für jedes gefundene Element ein eigener Eingabedialog geöffnet. Wird die rechte Maustaste gedrückt, wird die vorher im Untermenü Grafikeditor oder auf der Editorfunktionsleiste gewählte Funktion gestartet.Mit dem Mausrad kann die Netzgrafik verschoben werden:- SHIFT - Rollen nach oben: Verschieben des Netzausschnitts nach links
- SHIFT - Rollen nach unten: Verschieben des Netzausschnitts nach rechts
- Rollen nach oben: Verschieben des Netzausschnitts nach oben
- Rollen nach unten: Verschieben des Netzausschnitts nach unten
Für die Navigation in der Netzgrafik sind weiterhin folgende Tastenkombinationen möglich:- ALT-Pfeiltaste nach links: Verschieben des Netzausschnitts nach links
- ALT-Pfeiltaste nach rechts: Verschieben des Netzausschnitts nach rechts
- ALT-Pfeiltaste nach oben: Verschieben des Netzausschnitts nach oben
- ALT-Pfeiltaste nach unten: Verschieben des Netzausschnitts nach unten
- ALT-nächste Seite (pageup): Vergrößern des aktuellen Netzausschnitts
- ALT-vorherige Seite (pagedown): Verkleinern des aktuellen Netzausschnitts
|
|
