| Der Dateneditor: Knoten baut auf dem allgemeinen Dateneditor auf. An dieser Stelle werden nur die Erweiterungen beschrieben. Die allgemeinen Funktionen werden in der Hilfe des Dateneditor erläutert.

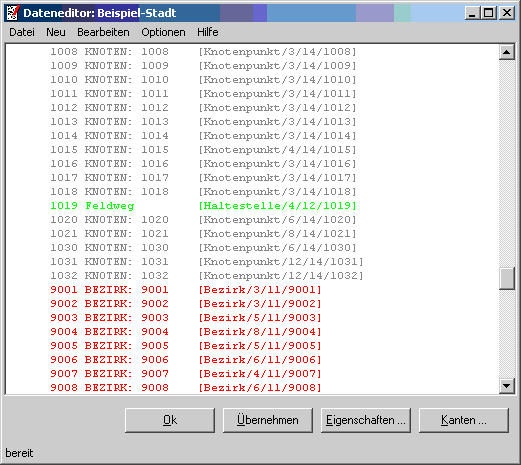

Die Anzeige eines Knotens setzt sich aus - der Knotennummer,
- der Knotenbezeichnung,
- dem Namen der Netzobjektgruppe,
- der Anzahl der wegführenden Kanten,
- der Anzahl der Attribute und
- der Knotennummer des Knotenzentrums

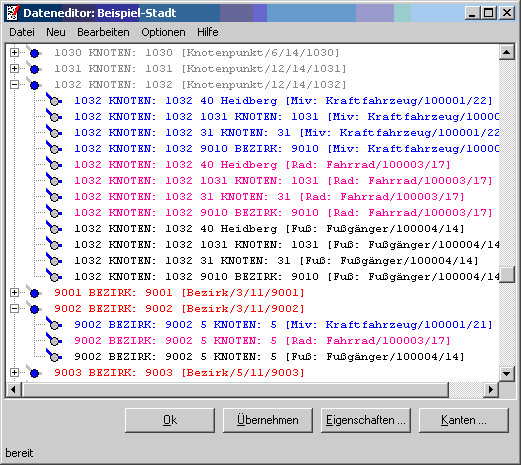

zusammen. Die Farbe eines Eintrags entspricht der Farbe der zugehörigen Netzelementgruppe. Ab der Programmversion 1.3 erscheint die folgende Anzeige.
Die Anzeige enthält zusätzlich zu den Knoten die jeweils wegführenden Kanten von jedem Knoten (siehe auch Dateneditor: Kanten) Die zusätzlichen Funktionen des Dateneditors der Kanten befinden sich im Untermenü Neu und auf der Schalterleiste. Im Untermenü Neu können durch Wahl der entsprechenden Menüpunkte verkehrsspezifische Knoten erzeugt werden. Den neuen Knoten werden automatisch vordefinierte Attribute zugeordnet. In der Schalterleiste kann über den Schalter Kanten der Editor zur Bearbeitung der wegführenden Kanten geöffnet werden. Wird ein Eintrag gewählt, so wird der Eingabedialog für einen Knoten geöffnet. |
|
