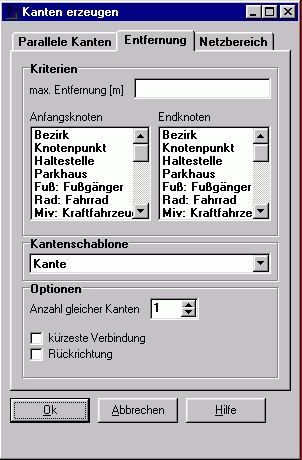

| Mit dem Modul Entfernung werden in Abhängigkeit von Luftlinienentfernungen zwischen Knoten neue Kanten erzeugt. Dabei werden die Einstellungen des Datenfilters berücksichtigt.
Ist im Eingabefeld max. Entfernung [m] ein Wert eingetragen, so werden nur Kanten erzeugt, deren Länge unterhalb des gewählten Grenzwertes liegt. In den Listen Anfangsknoten und Endknoten sind die Netzobjektgruppen der Knoten zu wählen, zwischen denen die Kanten erzeugt werden sollen. Im Eingabefeld Kantenschablone kann aus der Liste eine Netzobjektgruppe gewählt werden, zu der die neuen Kanten zugeordnet werden. Ist über den Menüpunkt Vorbelegen im Hauptmenü Grafikeditor des Programmes eine Kante selektiert worden, so wird diese zusätzlich als mögliche Schablone aufgeführt. Im Fenster Optionen kann die maximale Anzahl von Kanten gleicher Netzobjektgruppe und gleicher Kennung zwischen zwei Knoten über das Eingabefeld Anzahl gleicher Kanten beschränkt werden. Ist der Schalter kürzeste Verbindung aktiviert, so wird von jedem Knoten jeweils eine Kante zum nächst gelegenen Knoten erzeugt, sofern ihre Länge kleiner als die maximale Entfernung ist. Der markierte Schalter Rückrichtung erzeugt für jede neue Kante automatisch eine Kopie der neuen Kante in die Rückrichtung. |
|
