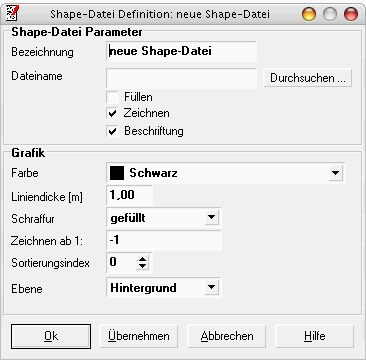

Mit Hilfe der Shape-Datei Definition wird die Darstellung der Objekte einer Shape-Datei in der Netzgrafik definiert. Für jede Definition können spezifische Eigenschaften festgelegt werden, die für alle Shape-Objekte dieser Definition bzw. der zugeordneten Shape-Datei gültig sind. Als Eigenschaften können die Bezeichnung und die Angabe, ob die Shape-Objekte gezeichnet bzw. als Flächen dargestellt werden, modifiziert werden. Die Bezeichnung ist die Beschreibung der Shape-Datei. Sie besteht aus einer beliebigen Zeichenfolge (max. 30 Zeichen). Über den Schalter Füllen wird zwischen einer Darstellung als Linien bzw. Umrisse und einer Darstellung als Flächen gewählt. Wird das Feld Zeichnen nicht markiert, so werden die Shape-Objekte nicht in der Netzgrafik angezeigt. Bei der Wahl des Feldes Beschriftung wird im Schwerpunkt des Shape-Objektes die Satznummer angezeigt. Der zweite Bereich der Eigenschaften, Parameter Grafik, betrifft die grafischen Darstellung der Shape-Objekte. Über die Einstellung Farbe wird die Farbe für Symbole, Linien und Beschriftung der Shape-Objekte der Definition gewählt. Durch Drücken des farbigen Feldes wird der Windows - Standarddialog zum Wählen einer Farbe geöffnet. Über die Liniendicke wird die Breite der daäzustellenden Linien in Meter angegeben. Werden Flächen gezeichnet, kann über den Parameter Schraffur die Schraffur der Fläche festgelegt werden. Mit dem Parameter Zeichnen ab 1: kann ein Masstab angegeben werden, ab dem die Elemente der Netzelementgruppe gezeichnet werden sollen. Der Eintrag des Wertes -1 bewirkt, das die Elemente immer gezeichnet werden. Mit dem Parameter Sortierungsindex kann die Reihenfolge, in der die Shapes einer Datei in der Netzgrafik gezeichnet werden, beeinflusst werden. Generell werden immer erst alle Shapes einer Datei gezeichnet. Innerhalb einer Ebene werden die Shape-Dateien beim Zeichnen gemäß dem vorhandenen Sortierungsindex aufsteigend abgearbeitet. Shape-Dateien mit gleichem Sortierungsindex werden in der Reihenfolge, in der sie innerhalb des Shape-Editors definiert sind, bearbeitet. Es werden immer alle Elemente einer Shape-Datei gezeichnet. Über den Parameter Ebene wird gesteuert, ob die Shape-Datei hinter dem Verkehrsnetz (Knoten, Kanten, Atribute) oder vor dem Verkehrsnetz gezeichnet werden.Mit dem Schalter Ok werden die Daten übernommen und das Fenster wird geschlossen. Eine Übernahme der Daten findet auch nach Drücken des Schalters Übernehmen statt. Das Fenster wird aber nicht geschlossen. Über Abbrechen kann der Eingabedialog wieder verlassen werden, ohne dass durchgeführte Änderungen gespeichert werden. Der Schalter Hilfe startet diesen Hilfetext. |
|
